Последовательность

Для того, чтобы уложить пленочный теплый пол от Вас не потребуется специализированных навыков. Для качественной укладки вы должны убедиться, что всё правильно изучили и разобрались в инструкции по монтажу.


vnimatelno


Существует несколько вариантов монтажа в зависимости от напольного покрытия:

1. Тёплый пол под ламинат и паркетную доску.


pod-laminat-i-parket

2. Тёплый пол под ковролин и линолеум.


vos

Последовательность монтажа тёплого пола CALEO:



Прежде, чем начать ознакомьтесь с комплектностью выбранного Вами тёплого пола.



Комплект теплого пола CALEO состоит из:



термопленка
контактные зажимы
терморегулятор (приобретается отдельно)
сенсор температуры пола (приобретается отдельно)
комплект электрических проводов
набор изоляции
инструкция и гарантийный талон
видеоинструкция на DVD-диске

Далее убедившись, что всё впорядке, переходим от теории к практике.

  1. 1.      Заранее определите место расположения терморегулятора на стене.
  1. 2.      Определите поверхность пола, на которую впоследствии будет уложена термопленка.
  1. 3.      Подготовьте чистую и ровную поверхность пола, на которую будете укладывать термопленку CALEO.
  1. 4.      Уложите на эту поверхность теплоотражающий материал Изолон CALEO блестящей поверхностью вверх.
  1. 5.      Прикрепите листы теплоотражающего материала к первичному полу скотчем и им же скрепите их между собой.

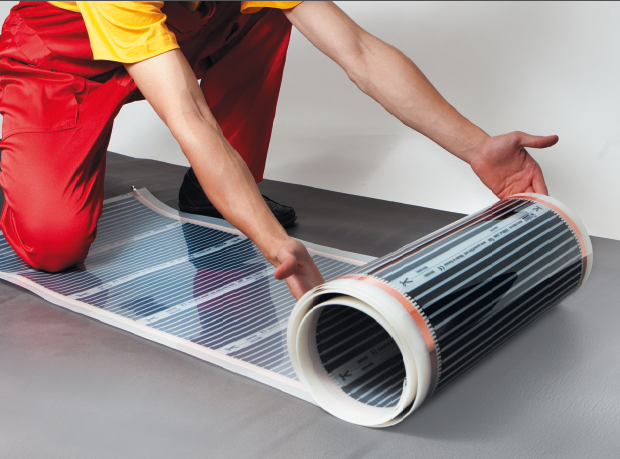

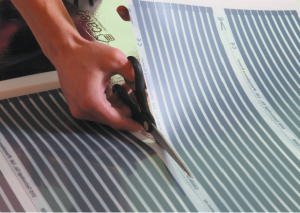

  1. 6.   Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного вам размера.



raskatat
cs

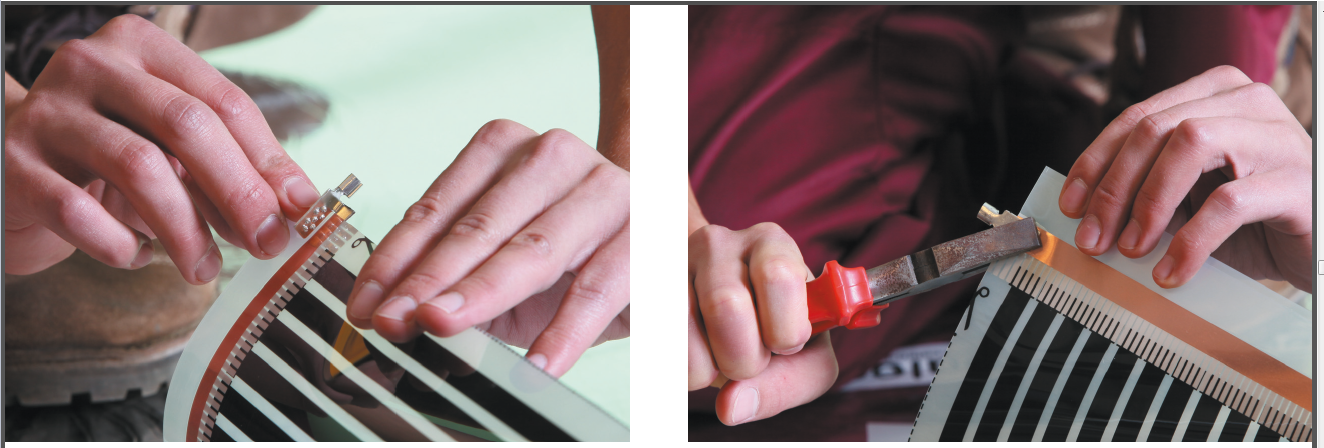

    1. 7.   Изолируйте линии отреза медной шины. На рисунке эти места отмечены значком. При разрезании полосы термопленки на более короткие отрезки необходимо тщательно заизолировать места разреза медной шины, включая серебряные контакты, соединяющие медную шину с карбоновыми нагревательными полосами.


zz

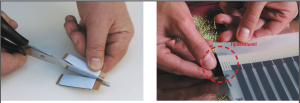

  1. 8.   Для изоляции медной шины в местах разреза, где не планируется подключение проводов, используйте короткую, разрезанную на 2 части, битумную изоляцию из набора изоляции (см. состав комплекта). Для примера, в приобретенном Вами комплекте в начале полосы термопленки CALEO уже установлены контактные зажимы, а в конце полосы установлена изоляция.

    zzz



zzzz

Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.

  1. 9.      Установите на стену терморегулятор. При этом необходимо иметь ввиду, что:
    При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним в комплекте.
  1. 10.  Уложите монтажные провода.
  1. 11.  Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для оголения проводов.
  1. 12.  Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.

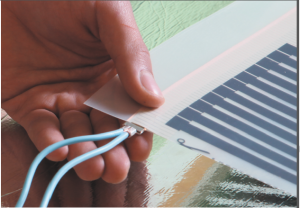

  1. 13.  Заизолируйте все места подключения проводов к термо-пленке. Для этого в комплект каждой полосы термопленки входит 5 отрезков изоляции. На рис. 6 эти места отмечены значком. Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.
  1. 14.  Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.

    zzzzz
  1. 15.  Подключите соединительные провода к терморегулятору. Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.
  1. 16.  Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия.

  1. 17.  Подключите терморегулятор к электрической сети.
    Для системы мощностью 2 кВт и более рекомендуется производить подключение через отдельный автомат.
  1. 18.  Протестируйте систему обогрева.
  2. 19.  Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO. Изолируйте швы соединения полиэтиленовой пленки скотчем. В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка, поставляемая
    производителем ламината, при условии, что она изготовлена из неламинированного вспененного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые — недопустимы.
  1. 20.  Укладка финишного напольного покрытия.
